| Herkunftsort: | China |
| Markenname: | Anchorwill |
| Zertifizierung: | 3C |
| Modellnummer: | 70 CK |
| Produktbezeichnung | 440 V Weichstarter |
| Anwendbare Normen | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der in Absatz 1 Buchstabe b genannten Leistungen. |
| Anwendbarer Motortyp | mit einer Leistung von mehr als 1000 W |
| Motorleistung | 11A...1260A (5,5 bis 630 kW) |
| Einstellbare Startzeit | 1 ′ 120s einstellbar |
| Einstellbarer Anhaltezeit | 0 ̊ 120s einstellbar |
| Steuerungsmodus | 1. Rampenspannung 2. Rampenstrom 3. Stromgrenzmodus |
| Einrichtung | Vertikaler Einbau im Schrank |

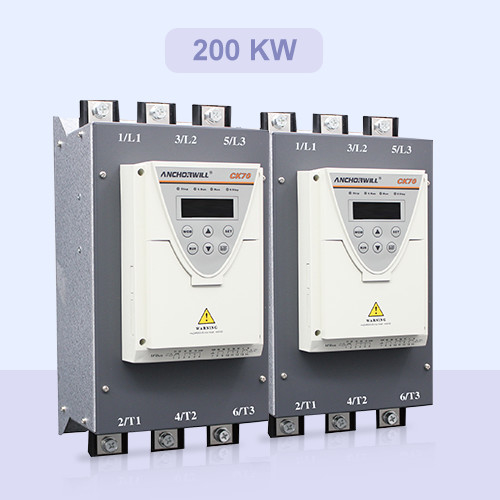

CK70 eingebauter Bypass-Soft Starterverwendet die Technologie der DSP-Zentralverarbeitungseinheit, die eine optimierte und verbesserte Version unseres wirtschaftlichen Soft Starters CK60 darstellt.Dieses fortschrittliche Produkt ist zur bevorzugten Wahl für die Hochleistungsantriebssteuerung von Maschinen geworden.
Durch die Begrenzung von Startstrom und Drehmoment verhindert der Softstarter zuverlässig mechanische Stoß- und Spannungsabfälle beim Starten.Es reduziert die Motorstartspannung durch SCR-Leitung Winkelkontrolle, die innerhalb der eingestellten Startzeit allmählich auf die Nennspannung ansteigt.leichte Beschleunigung der Ausrüstung zur erheblichen Verbesserung der Betriebsleistung bei gleichzeitiger Senkung der Wartungskosten und Verlängerung der Lebensdauer.
| Artikel | Beschreibung |
|---|---|
| Anwendbare Normen | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der in Absatz 1 Buchstabe b genannten Leistungen. |
| Anwendbarer Motortyp | mit einer Leistung von mehr als 1000 W |
| Motorleistung | 11A...1260A (5,5 bis 630 kW) |
| Steuerspannung | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Stromversorgungssysteme. |
| Nennspannung | AC380V±15%; 50Hz/60Hz; 660V±15% |
| Einstellbare Startzeit | 1 ′ 120s einstellbar |
| Einstellbarer Anhaltezeit | 0 ̊ 120s einstellbar |
| Steuerungsmodus | 1. Rampenspannung 2. Rampenstrom 3. Stromgrenzmodus |
| Eingang und Ausgang | 3 logische Eingänge (X1~X3), 1 analoge Ausgabe (4~20mA/0~10V), 2 Relais-Ausgänge |
| Kommando ausführen | Einstellung der Tastatur-Display-Einheit, Einstellung des Steuergeräts, RS485-Kommunikation |
| Kommunikation | Standardmodbus-Protokoll, 1 Kanal |
| Anzeigeeinheit | LCD-Display mit Strom-, Spannungs-, Alarm- und anderen Motorparametern |
| Schutz | Kurzschluss, Überspannung, Überlastung, Unterspannung, Phasenverlust, Überstrom, Temperaturschutz |
| Modellnummer | Nennleistung (kW) | Nennstrom (A) | Gehäuse-Modell | Höhe (mm) | Breite (mm) | Tiefe (mm) |
|---|---|---|---|---|---|---|
| CK70-00840 | 7.5 | 22 | M-SS-01 | 278 | 150 | 143 |
| CK70-01140 | 11 | 27 | M-SS-01 | 278 | 150 | 143 |
| CK70-01540 | 15 | 30 | M-SS-01 | 278 | 150 | 143 |
| CK70-01840 | 18.5 | 34 | M-SS-01 | 278 | 150 | 143 |
| CK70-02240 | 22 | 38 | M-SS-01 | 278 | 150 | 143 |
| CK70-03040 | 30 | 65 | M-SS-02 | 350 | 180 | 177 |
| CK70-03740 | 37 | 70 | M-SS-02 | 350 | 180 | 177 |
| CK70-04540 | 45 | 88 | M-SS-02 | 350 | 180 | 177 |
| CK70-05540 | 55 | 110 | M-SS-03 | 380 | 224 | 193 |
| CK70-07540 | 75 | 140 | M-SS-03 | 380 | 224 | 193 |
| CK70-09040 | 90 | 172 | M-SS-04 | 461 | 266 | 233 |
| CK70-11040 | 110 | 200 | M-SS-04 | 461 | 266 | 233 |
| CK70-13240 | 132 | 280 | M-SS-04 | 461 | 266 | 233 |
